产品名称 : LX19-121
型号 : LX19-121行程限位开关
电压 : AC380 DC220
电流 : 5A
防护等级 :
认证证书 :
 放大                   返回
             [下一个产品]→


产品详细:

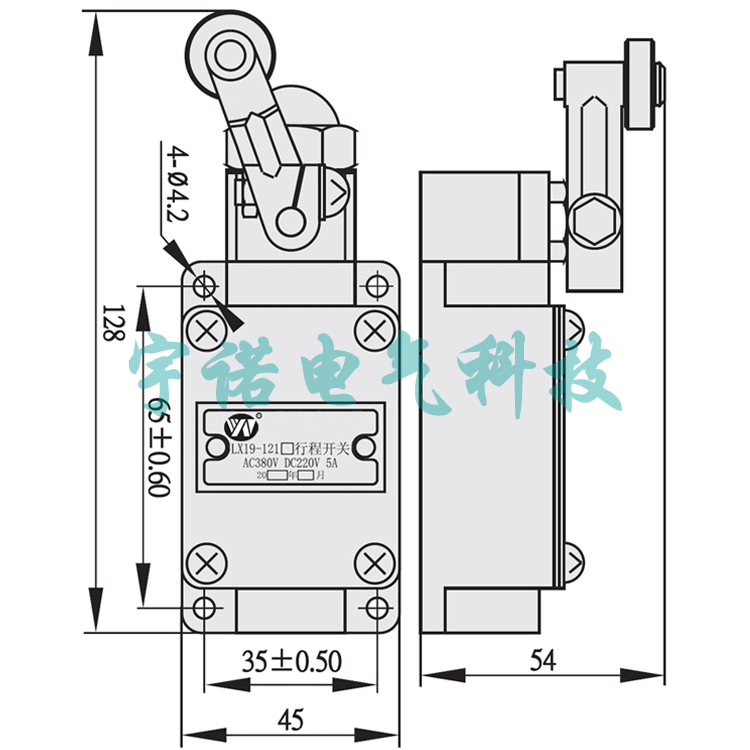

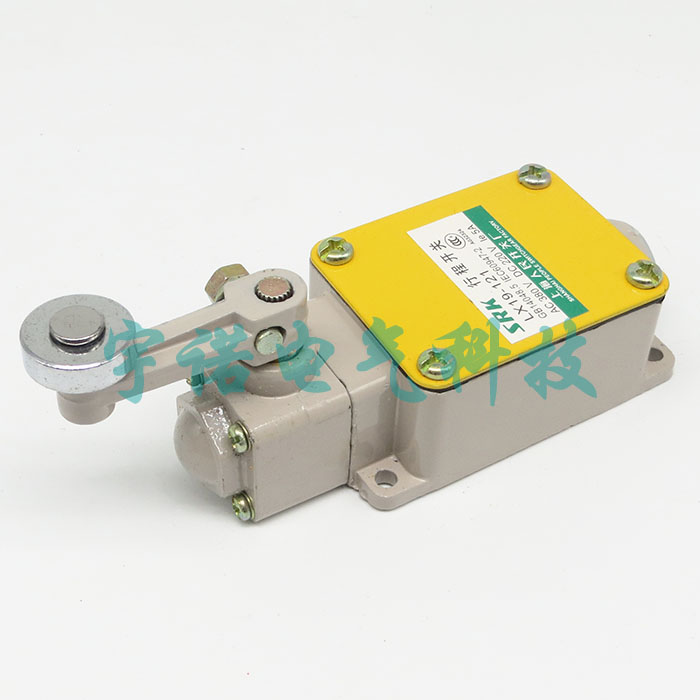

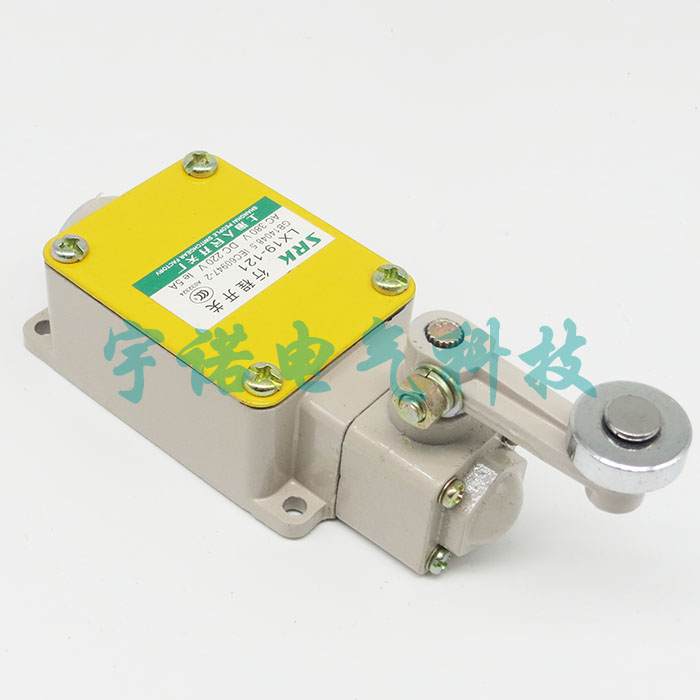

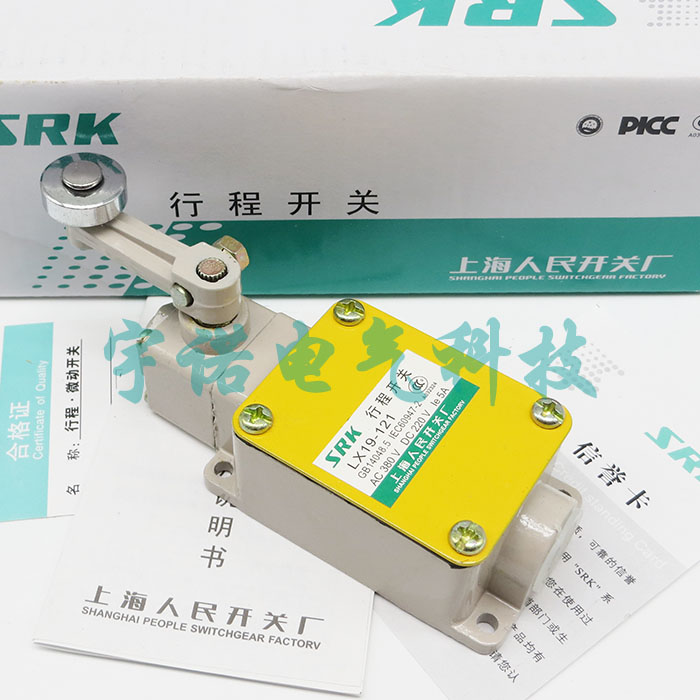

LX19-121行程开关

LX19-121行程开关

一、 用途

LX19系列行程开关适用于交流50Hz,电压至380V或直流电压至220V的控制电路中,作为控制运动机构的行程和变换其运动方向或速度的开关使用。

二、适用范围

1、海拔高度不超过2500m;

2、周围空气温度不超过+40℃,不低于-25℃;

3、最湿月平均最大相对温度为90%,同时该月的平均最低温度为25℃;

4、任意的安装角度;

5、无显著摇动和冲击振动的地方;

6、在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃);

7、在没有雨雪侵袭的地方;

三、基本技术数据





型号
工作范围
(电压范围)
结构形式
触头对数
工作行程
超行程
触头转换
时间(秒)
动作力
(N)
常分
常合
LX19K
380伏5安
(220伏)
元件
1
1
1.5-3.5毫米
≥0.5
毫米
≤0.04
≤10
LX19-001
380伏5安
(220伏)
无滚轮,仅用传动杆能自动恢复
1
1
1.5-4毫米
≥3
毫米
≤0.04
≤15
LX19-111
380伏5安
(220伏)
单轮,滚轮装在传动杆内侧,能自动恢复
1
1
≤30°
≥15°
≤0.04
≤20
LX19-121
380伏5安
(220伏)
单轮,滚轮装在传动杆外侧,能自动恢复
1
1
≤30°
≥15°
≤0.04
≤20
LX19-131
380伏5安
(220伏)
单轮,滚轮装在传动凹槽内,能自动恢复
1
1
≤30°
≥15°
≤0.04
≤20
LX19-212
380伏5安
(220伏)
双轮,滚轮装在U形传动杆外侧,不能自动恢复
1
1
≤60°
≥15°
≤0.04
≤20
LX19-222
380伏5安
(220伏)
双轮,滚轮装在U形传动杆负侧,不能自动恢复
1
1
≤60°
≥15°
≤0.04
≤20
LX19-232
380伏5安
(220伏)
双轮,滚轮装在U形传动杆内外,各一不能自动恢复
1
1
≤60°
≥15°
≤0.04
≤20
